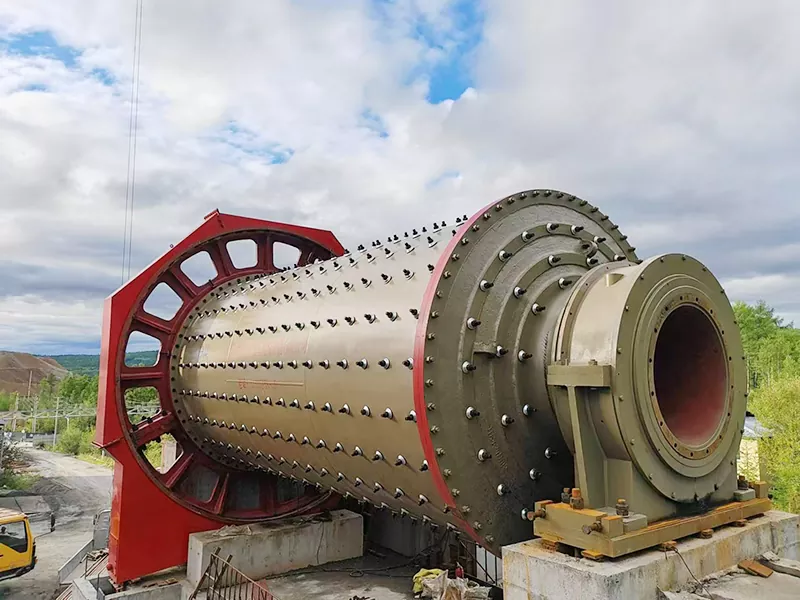

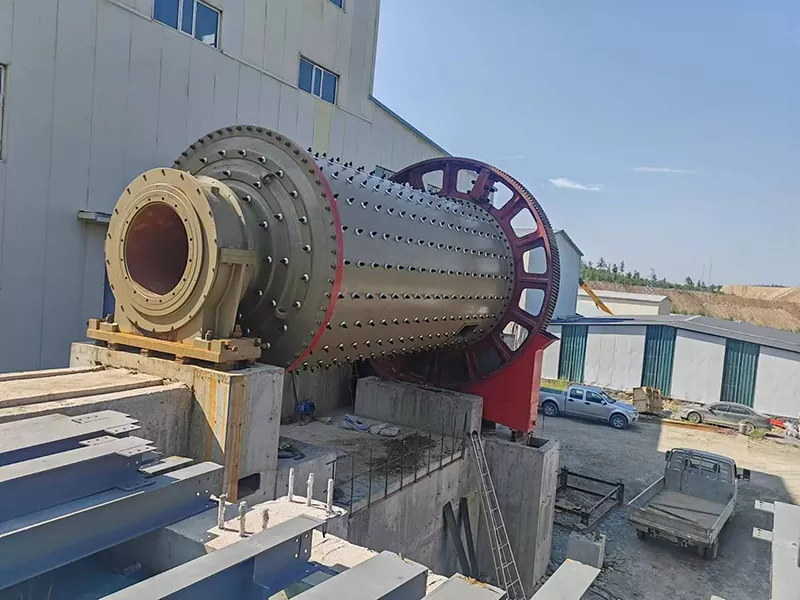

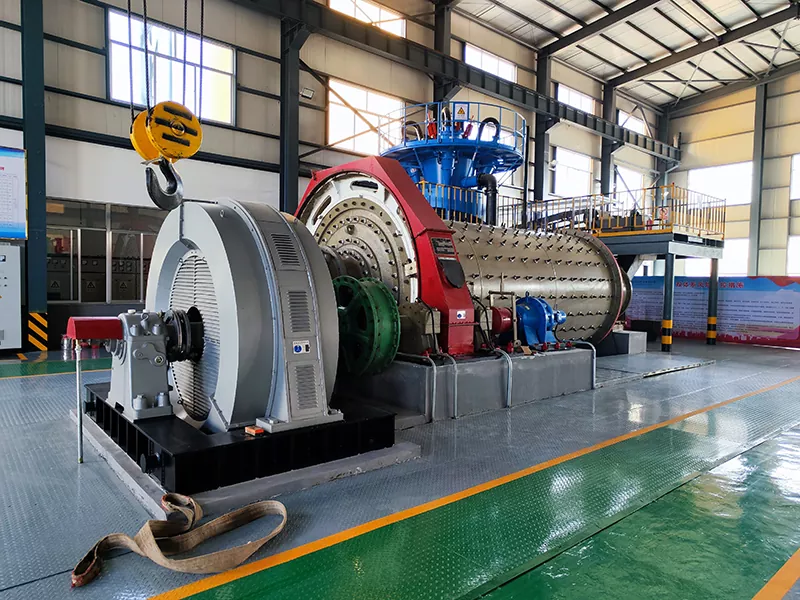

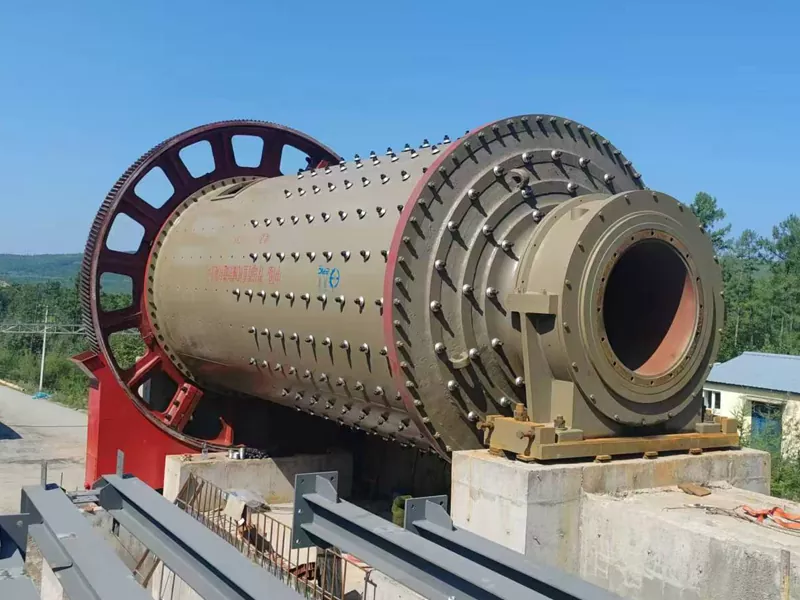

Energijsko varčen kroglični mlin z rešetko

Mlin s krogličnimi rešetkami za varčevanje z energijo dobavlja profesionalni proizvajalec--EPIC, ki ponuja zanesljivo, visoko zmogljivo rešitev za mletje grobih rud. Kot vrhunski izvozni izdelek ta kroglični mlin združuje napredno tehnologijo, energetsko učinkovitost in robustno konstrukcijo za izpolnjevanje sodobnih zahtev predelave mineralov.

Parameter izdelka

Zakaj izbrati naš kroglični mlin z rešetko？

Aplikacije

· Grobo mletje rude pri rudarjenju zlata, bakra, železa in drugih barvnih in železovih kovin.

· Primeren za velike obrate za predelavo mineralov, ki zahtevajo visoko zmogljivost in enakomerno velikost delcev.

· Uporablja se tako v postopkih mokrega kot suhega brušenja za izboljšano fleksibilnost in učinkovitost.

Kako deluje mlin z rešetko

EPIC Grate Ball Mill se počasi vrti skozi prenosno napravo. Material se dovaja z dovajalnega konca cilindra. V notranjosti jeklene kroglice vplivajo na material in pomagajo pri samomletju. Neprekinjeno dovajanje poganja material proti koncu praznjenja. Mrežna plošča iztisne rudo, hkrati pa preprečuje izpust jeklenih kroglic, kar zagotavlja minimalno prekomerno mletje. Kotalni ležaji na obeh koncih nadomeščajo drsne ležaje, kar znatno zmanjša porabo energije.

Glavne značilnosti delovanja:

1. Žlebasta obročasta obloga poveča kontaktno površino kroglice in rude, kar izboljša učinkovitost mletja.

2. Veliki dvoredni sferični valjčni ležaji zmanjšajo odpornost pri zagonu in trenje.

3. Mazanje z oljno meglo zagotavlja neprekinjeno in zanesljivo delovanje zobnikov.

4. Zasnovan za velike proizvodne zmogljivosti, do 160t/h.

5. Prilagodljiva namestitev: majhne enote (<2,1 m premera) sprejmejo integralni okvir za priročno civilno gradnjo.

Prednosti varčevanja z energijo

· Optimiziran učinek mletja:

Valovite obloge dvignejo material, izboljšajo mletje in hkrati zmanjšajo energijo.

· Nižji operativni stroški:

Kotalni ležaji Energy Saving Grate Ball Mill zmanjšujejo trenje in prihranijo 20-30 % energije.

· Višja produktivnost:

Velike izpustne odprtine in nadzorovano prekomerno mletje izboljšajo izhod.

· Vzdrževanju prijazno:

Mazanje z oljno meglo in modularne komponente poenostavijo vzdrževanje.

Primerjava s tržnimi alternativami

· Energijsko varčna zasnova EPIC prekaša tradicionalne prelivne kroglične mline z zmanjšanjem prekomernega mletja.

· Globalni izvoz dokazuje prilagodljivost in učinkovitost izdelka pri različnih vrstah mineralov.

· Prilagodljive možnosti za posebne potrebe projekta omogočajo natančen nadzor velikosti delcev in učinkovitosti mletja.

Projektni primer

Obrat za predelavo mineralov v jugovzhodni Aziji je potreboval zanesljivo rešitev za mletje grobe zlate rude. Njihov obstoječi prelivni mlin je preveč mlel material, kar je povzročalo visoko porabo energije in nedosledno velikost delcev. Za njegovo zamenjavo so izbrali EPIC-jev mlin z rešetkami.

Preverjanje na kraju samem

Pred odpremo je naročnikova tehnična ekipa obiskala tovarno EPIC Qingdao, da bi pregledala mlin. Osredotočili so se na tri stvari: sistem za praznjenje rešetke (za potrditev, da preprečuje uhajanje jeklenih kroglic, hkrati pa prepušča grobo rudo), namestitev obročaste obloge z utori (za preverjanje kontaktne površine krogle in rude) in sistem mazanja z oljno meglo na obroču in glavnih ležajih. Skupina je pregledala tudi kakovost varjenja na cilindru in toleranco montaže velikih dvovrstnih sferičnih valjčnih ležajev.

Rezultat

Po prevzemu je bil mlin odpremljen in zagnan na kraju samem. Stranka je poročala o stabilnem delovanju, dosledni velikosti delcev na izpustu in merljivem zmanjšanju porabe energije v primerjavi z njihovim prejšnjim prelivnim mlinom. Projekt je potrdil, da za grobo mletje rude zasnova izpusta rešetke zmanjša prekomerno mletje in izboljša splošno učinkovitost krogotoka.

Zakaj izbrati EPIC

1. Specializirano za opremo za grobo mletje

EPICproizvaja mline od leta 1988, z linijo izdelkov, ki zajema kroglične mline z rešetko, pretočne kroglične mline, avtogene mline, palične mline in mešalne mline. Za kroge grobega mletja naša inženirska ekipa razume, kako način praznjenja, profil obloge in vrsta ležaja vplivajo na porazdelitev velikosti delcev in porabo energije — in ustrezno konfiguriramo vsak mlin.

2. Tehnologija kotalnih ležajev, vgrajena v podjetju

Naš kroglični mlin z energetsko varčno rešetko uporablja velike dvoredne sferične valjčne ležaje namesto drsnih ležajev. Ta oblika ni dodatek; že od samega začetka je vgrajen v strukturo mlina in zajema obdelavo sedežev ležajev, poravnavo gredi in napeljavo mazanja. Rezultat je 20–30 % manjša poraba energije in lažji zagon.

3. Žlebasta obročasta podloga — oblikoval, ulil in opremil EPIC

Žlebasta obročasta obloga je izdelana po lastnih risbah EPIC in nameščena v naši delavnici. Nadzorujemo profil utora, trdoto materiala in toleranco prileganja, tako da obloga zagotavlja dosleden stik kroglice in rude ter predvidljivo življenjsko dobo obrabe. Nadomestne obloge so na voljo tudi za poprodajne storitve.

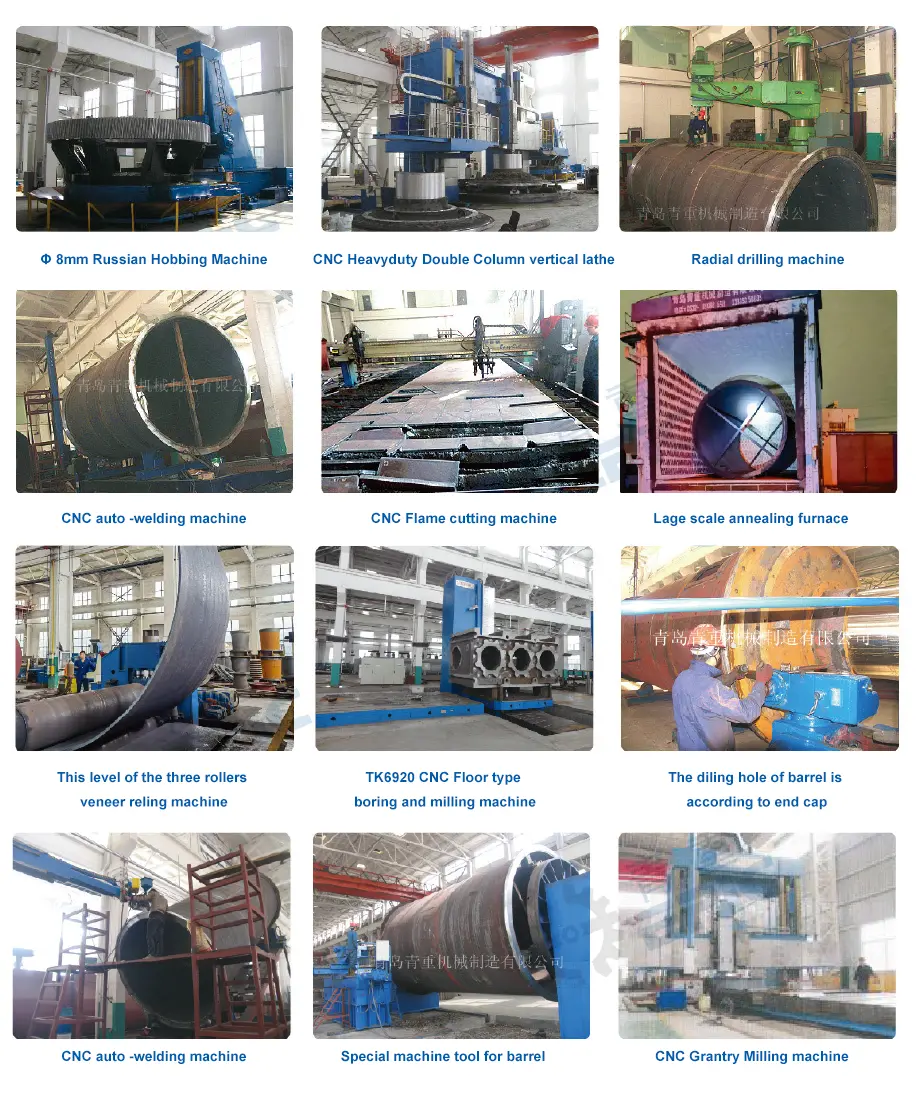

4. Polna proizvodna zmogljivost

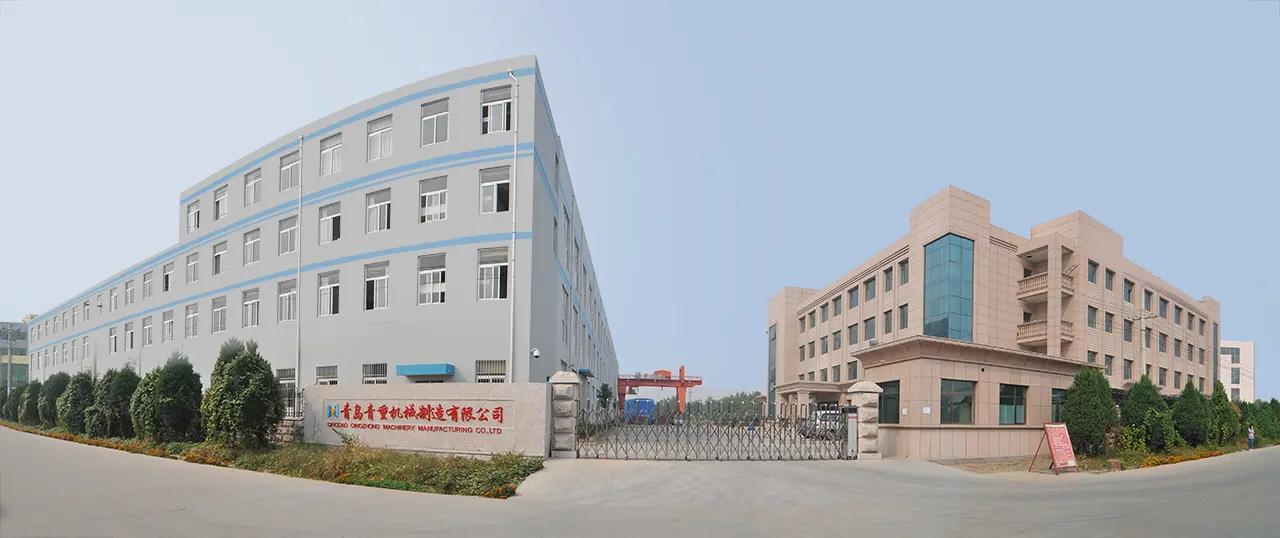

Proizvodna baza EPIC Qingdao zajema litje, strojno obdelavo, varjenje, sestavljanje in testiranje. Rešetni kroglični mlini s premerom cilindra do 5,5 m in močjo glavnega motorja 5.200 kW so izdelani v podjetju, s podatki o proizvodni zmogljivosti, ki so preverljivi v tovarni.

5. Izkušnje s čezmorskimi projekti

EPIC-jevi mlini se izvažajo v jugovzhodno Azijo, Južno Ameriko, Afriko, Bližnji vzhod in Srednjo Azijo. Naše mednarodne poslovne in tehnične ekipe podpirajo čezmorske projekte od izbire modela, prilagajanja in tovarniškega pregleda do navodil za namestitev in dolgoročnega vzdrževanja.

6. Tovarniški pregled Dobrodošli

Čezmorske stranke so dobrodošle, da obiščejo tovarno EPIC Qingdao, da pred odpremo pregledajo izpustni sistem rešetke, obročasto oblogo z utori, sistem za mazanje z oljno meglo, varjenje cilindrov in sklop ležajev. Tehnični pogovori zajemajo vrsto rude, velikost dovoda, ciljno velikost delcev, pretok, navodila za namestitev in dolgoročno vzdrževanje.

7. Prilagajanje krogov za grobo brušenje

Vsak projekt grobega mletja ima drugačne značilnosti rude, velikost dovoda in ciljno velikost delcev. EPIC zagotavlja prilagojene konfiguracije, ki zajemajo velikost cilindra, profil obloge, vrsto ležaja, konfiguracijo pogona, nadzorni sistem in zasnovo izpustne odprtine, na podlagi parametrov vašega projekta.

8. Rezervni deli in poprodajna podpora

EPIC dobavlja obloge, rešetke, ležaje, zobnike in druge obrabne dele za celotno življenjsko dobo mlina. Vzorci po meri so vloženi za ponovna naročila. Dolgoletnim strankam je prednostna storitev glede rezervnih delov in tehnične podpore.

pogosta vprašanja

V1: Kakšna je razlika med krogličnim mlinom z rešetko in krogličnim mlinom s prelivom?

Mlin z rešetkastimi kroglami odvaja material skozi rešetkasto ploščo na izpustnem koncu, ki zadržuje jeklene kroglice, medtem ko prepušča grobo rudo. Prelivni kroglični mlin odvaja gnojevko skozi votlo gred glede na nivo gnojevke. Rešetni mlini so boljši za grobo mletje in zmanjšujejo prekomerno mletje; prelivni mlini so boljši za fino mletje.

V2: Za kaj se uporablja kroglični mlin z rešetko?

Uporablja se za grobo mletje rud v obratih za predelavo mineralov, predvsem za zlato, baker, železo in druge železove in neželezove rude. Primeren je za velike obrate, ki potrebujejo visoko zmogljivost (do 160 t/h) in enakomerno velikost delcev ter deluje tako v krogih mokrega kot suhega mletja.

V3: Kako rešetka preprečuje praznjenje jeklenih kroglic?

Reže na rešetki so manjše od jeklenih kroglic, a dovolj velike, da prehajajo delci rude. Ko se mlin vrti, neprekinjeno dovajanje potisne rudo skozi reže, medtem ko jeklene krogle ostanejo v cilindru za nadaljnje mletje. Ta zasnova zmanjšuje prekomerno mletje in ohranja mletje v mlinu.

V4: Kakšen je razpon zmogljivosti krogličnega mlina z rešetko EPIC?

Standardni model podpira do 160 t/h. EPIC ponuja tudi večje modele za visoko zmogljive obrate za predelavo mineralov. Za zmogljivost, specifično za projekt, nam pošljite svojo vrsto rude, velikost dovoda, ciljno velikost delcev in zahtevano proizvodnjo, naši inženirji pa bodo priporočili pravi model.

V5: Koliko energije lahko prihrani zasnova kotalnih ležajev?

Z zamenjavo običajnih drsnih ležajev z velikimi dvovrstnimi sferičnimi valjčnimi ležaji mlin zmanjša zagonski upor in trenje ter zmanjša porabo energije za 20–30 %. Prav tako zmanjša zagonski navor, kar pomeni bolj gladke zagone in manjšo obremenitev motorja in prenosnega sistema.

V6: Kaj je žlebasta obročasta obloga in zakaj je pomembna?

Žlebasta obročasta obloga je valovita plošča obloge, nameščena znotraj cilindra. Njegovi utori povečajo kontaktno površino med mletjem in rudo ter izboljšajo dvigovanje materiala v mlinu. Posledica tega je večja učinkovitost mletja, boljši nadzor velikosti delcev in manjša poraba energije na tono rude.

V7: Kakšna je razlika med krogličnim mlinom z rešetko EPIC in navadnim krogličnim mlinom?

EPIC-ov krogelni mlin z rešetko uporablja kotalne ležaje namesto drsnih ležajev, žlebasto obročasto oblogo namesto ravne obloge in sistem mazanja z oljno meglo namesto ročnega mazanja. Te tri spremembe zagotavljajo 20–30 % prihranek energije, večji pretok in nižje vzdrževanje v primerjavi z navadnimi krogličnimi mlini.

V8: Ali je mlin mogoče prilagoditi za določeno vrsto rude ali projekt?

ja EPIC ponuja rešitve po meri glede na vrsto rude, velikost dovoda, ciljno velikost delcev, pretok, nadmorsko višino lokacije, napajanje in pogoje namestitve. Možnosti po meri vključujejo velikost cilindra, profil obloge, vrsto ležaja, konfiguracijo pogona in nadzorni sistem ter navodila za namestitev na mestu in dolgoročno podporo pri vzdrževanju.

V9: Kakšne so zahteve za namestitev krogličnega mlina z rešetko?

Za enote s premerom cilindra, manjšim od 2,1 m, EPIC uporablja integriran okvir, ki poenostavi civilno gradnjo in skrajša čas namestitve. Za večje enote se uporablja ločena podlaga. EPIC zagotavlja namestitvene risbe, vodenje na kraju samem in podporo pri zagonu za čezmorske projekte.

V10: Kakšen je dobavni rok in kako dobim ponudbo?

Standardni dobavni rok je običajno 30–60 dni, odvisno od modela in količine naročila. Če želite pridobiti ponudbo, nam pošljite vrsto rude, velikost dovoda, ciljno velikost delcev, zahtevano zmogljivost (t/h), pogoje na lokaciji in napajanje. Naša ekipa inženirjev bo priporočila pravi model in zagotovila popolno ponudbo.

V11: Ali lahko čezmorske stranke pregledajo mlin pred odpremo?

ja EPIC pozdravlja čezmorske stranke, da obiščejo njegovo proizvodno bazo Qingdao za pregled tovarne na kraju samem in sprejem opreme pred odpremo. Stranke lahko pregledajo izpustni sistem rešetke, obročasto oblogo z utori, sistem za mazanje z oljno meglo, varjenje valja in sklop ležajev. Tehnični pogovori zajemajo vrsto rude, velikost dovoda, ciljno velikost delcev, pretok, navodila za namestitev in dolgoročno vzdrževanje.

V12: Zakaj izbrati EPIC-jev Grate Ball Mill namesto drugih dobaviteljev?

EPIC ima desetletja specializiranega inženiringa pri načrtovanju mlinčkov, uporablja trpežne materiale in strog nadzor kakovosti ter nudi svetovanje, navodila za namestitev in poprodajne storitve. Energijsko varčen kroglični mlin z rešetko združuje tehnologijo kotalnih ležajev, zasnovo obročaste obloge z utori in mazanje z oljno meglo, da zagotovi 20–30 % prihranek energije, zmogljivost do 160 t/h in zanesljivo dolgoročno delovanje pri grobem mletju rude.

Povzetek prednosti

· Visoko učinkovito mletje z zmanjšano porabo energije.

· Robustna, trpežna zasnova za dolgotrajno delovanje.

· Enostavno vzdrževanje in zanesljiv sistem mazanja.

· Prilagodljive možnosti velikosti za izpolnjevanje operativnih zahtev.

· Idealna izbira za globalne kupce, ki iščejo stroškovno učinkovito, visokokakovostno opremo za predelavo mineralov.

EPIC Grate Ball Mill predstavlja vrhunec napredne tehnologije mletja, vrhunskega inženiringa in globalnega izvoznega strokovnega znanja. Ne glede na to, ali gre za nadgradnjo obstoječih obratov ali gradnjo novih linij za predelavo mineralov, ta kroglični mlin zagotavlja največji izkoristek, energetsko učinkovitost in dolgoročno zanesljivost delovanja.Vabljeni, da nas kontaktirate!
