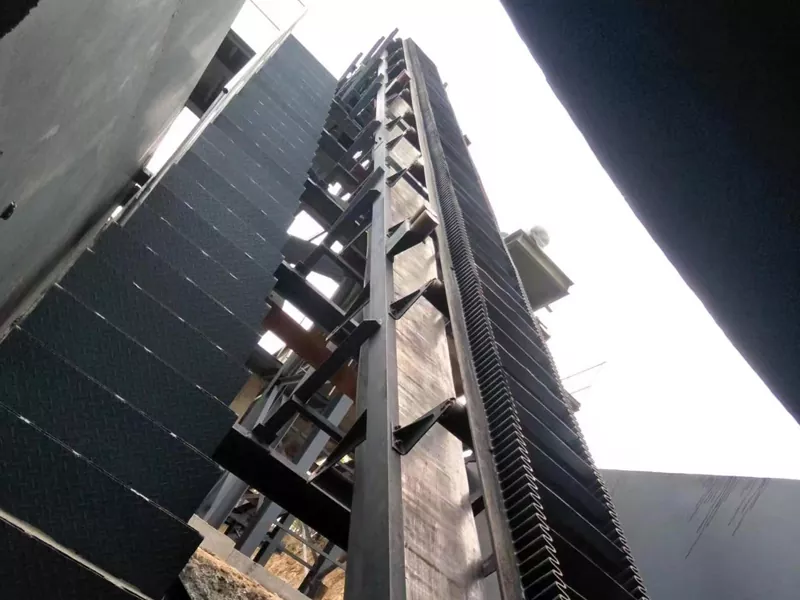

Transportni trak z valovito stransko steno

EPIC je specializiran za transportne trakove z valovito stransko steno, visoko učinkovite vertikalne transportne sisteme za rudarstvo, industrijo cementa, peska, premoga in razsutega materiala. Zasnovan z valovitimi stranskimi stenami in diafragmnimi trakovi, transportni trak podpira transportne kote do 90°, kar močno zmanjša zasedbo zemljišča in stroške civilne gradnje. S stabilnim delovanjem, velikim pretokom, nizko porabo energije in zanesljivim delovanjem je ta oprema idealna za transport materiala na dolge razdalje, pod velikim kotom in navpično.

Pošlji povpraševanje

Opis izdelka

EPIC dobavlja sisteme transportnih trakov z valovito stransko steno za rudarstvo, metalurgijo, cement, premog, kemično industrijo in industrijo agregatov po vsem svetu. Ta transportni sistem, zasnovan za aplikacije velikega naklona in navpičnega transporta, združuje visoko transportno učinkovitost, kompaktno strukturo in nizke obratovalne stroške, zaradi česar je idealna rešitev za sodobne transportne projekte razsutega materiala.

Sistem uporablja visoko trdne valovite stranske transportne trakove in prečne diafragme, ki omogočajo varen transport materialov pod strmimi koti do 90°. V primerjavi s tradicionalnimi tračnimi transporterji znatno zmanjša zahteve glede prostora in gradbenih naložb, hkrati pa izboljša splošno učinkovitost transporta.

Parameter izdelka

širina traku B (mm)		300		400		500		650		800
Višina roba (mm)		40	60	60	80	80	120	120	160	120	160	200	240
Delni transport prenos kota zmogljivost Q³/h	30°	15	14	20	34	46	71	104	120	128	157	195	235
	45°	11	10	14	26	35	57	83	97	102	127	157	195
	60°	8	7	10	18	25	40	58	69	72	90	112	142
	90°	4	4	5	10	13	21	31	37	38	48	60	76
Celotna dimenzija	H²/h (mm) Višina središča glavnega kolesa	350-100				1100-2000		1300-2000		1300-2000
	V/v (mm) Sredinska višina zadnjega kolesa	t 335		330-490		600		600		600-800
	V/v (mm) Površinska višina srednjega dela	450		500-700		760-800		800-850		800-1115
	B²/h (mm) Širina temelja srednjega dela	480		580		870		1020		1220

širina traku B (mm)		1000				1200				1400
Višina roba (mm)		120	160	200	240	160	200	240	300	160	2 200	240	300	400
Delni transport prenos kota zmogljivost Q³/h	30°	172	216	267	327	275	331	419	466	319	395	500	564	794
	45°	137	175	216	271	222	267	347	384	258	318	414	465	680
	60°	96	124	153	197	158	190	253	178	184	226	302	337	524
	90°	51	66	83	106	85	102	136	149	98	121	162	180	281
Celotna dimenzija	H²/h (mm) Višina središča glavnega kolesa	1400-2000 1600-2000
	V/v (mm) Višina središča zadnjega kolesa	600-800				800-1000				800-1200
	V/v (mm) Površinska višina srednjega dela	800-1200				1050-1500				1050-1700
	B²/h (mm) Širina temelja srednjega dela	1440				1690				1890

Zakaj izbrati EPIC tračni transporter?

Velik naklon transporta do 90°

Tradicionalni transporterji so na splošno omejeni na majhne transportne kote. Napredna zasnova valovite stranske stene EPIC omogoča navpično dviganje in transport pod velikim kotom, kar močno izboljša izkoristek prostora.

Prihranite prostor za namestitev

Kompaktna struktura zmanjšuje zasedbo zemljišča in zmanjšuje omejitve tlorisne postavitve tovarne, zaradi česar je idealna za rudnike, pristanišča, podzemne projekte in industrijske obrate.

Nižji stroški gradnje

Ker je transportna pot lahko bolj strma, lahko kupci zmanjšajo stroške podpornih jeklenih konstrukcij, pretočnih postaj in nizkih gradenj.

Stabilno delovanje in nizka raven hrupa

Oprema transportnega traku z valovito bočno steno teče gladko z nizkimi vibracijami in nizkim hrupom pri delovanju, kar zagotavlja zanesljivo dolgoročno proizvodnjo.

Glavne značilnosti

Zasnova transportnega traku za težke obremenitve

Tekoči trak uporablja ojačane gumijaste materiale z močno natezno trdnostjo in odlično odpornostjo proti obrabi, primerne za težka rudarska in industrijska okolja.

Struktura valovite stranske stene

Stranske stene preprečujejo puščanje materiala med transportom pod strmim kotom.

Križni zatiči / diafragme

Membrane varno držijo materiale na površini traku in izboljšujejo stabilnost transporta.

Tehnične prednosti v primerjavi s tradicionalnimi transportnimi sistemi

Postavka	Tradicionalni transportni trak	Transportni trak z valovito stransko steno
Prenosni kot	Običajno ≤20°	Do 90°
Tlorisna površina	Velik	majhna
Razlitje materiala	Enostavno pri strmih kotih	Odlično proti razlitju
Stroški civilne gradnje	višje	Nižje
Učinkovitost prenosa	Srednje	visoko
Prilagodljivost namestitve	Omejeno	Močna
Navpični transport	Težko	Odlično

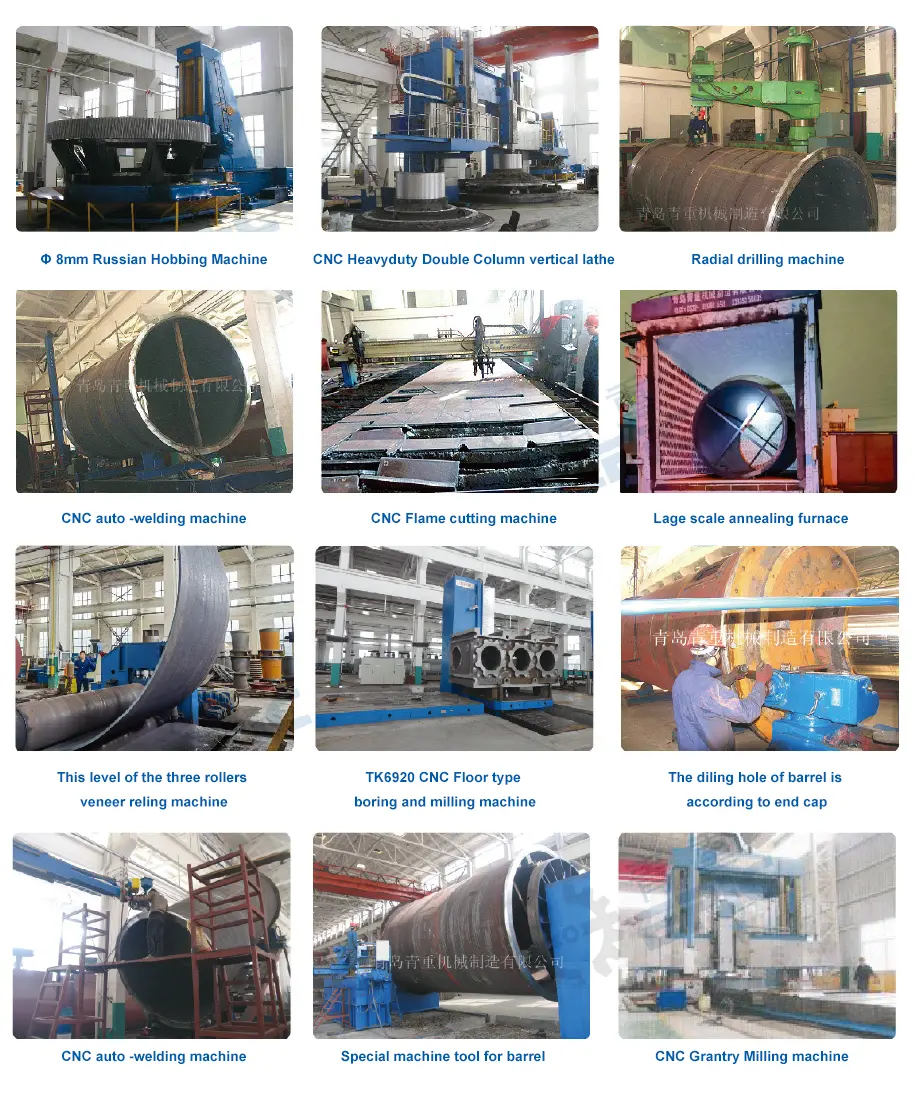

Napredna oprema za obdelavo

Tovarna je opremljena z več kot 100 kompleti velikih in srednje velikih obdelovalnih strojev, vključno z:

· 8-metrski CNC stroj za težko rezkanje zobnikov

· Velik talno vrtalni in rezkalni stroj

· CNC vertikalna stružnica

· Težka talna stružnica

· CNC stroj za upogibanje plošč

· CNC stroj za rezanje jeklenih plošč

· Avtomatski varilni sistemi

· Velike žarilne peči

Certifikati kakovosti in inovacije

EPIC se drži strogih mednarodnih proizvodnih standardov in je pridobil:

· Certificiranje sistema vodenja kakovosti ISO9001:2015

· Več patentov za uporabne modele

· Patenti za izume

· Prepoznavnost visokotehnoloških podjetij

Nenehne inovacije in izboljšanje kakovosti transportnega traku z valovito bočno steno ostajajo osrednje gonilne sile globalnega razvoja podjetja.

Prilagojene tekoče rešitve za različne industrije

Vsaka proizvodna linija ima edinstvene značilnosti materiala in zahteve glede postavitve. EPIC nudi storitve oblikovanja po meri, ki temeljijo na:

· Vrsta materiala

· Transportna razdalja

· Prenosni kot

· Zahteve glede zmogljivosti

· Namestitveno okolje

· Konfiguracija napajanja

Popolna servisna podpora podjetja EPIC

Predprodajno svetovanje

· Analiza materiala

· Priporočilo postopka

· Izbira opreme

· Tehnični predlog

Namestitev in zagon

· Vodenje na kraju samem

· Odpravljanje napak v opremi

· Usposabljanje operaterjev

Poprodajne storitve

· Podpora za rezervne dele

· Tehnična pomoč

· Navodila za vzdrževanje

· Dolgoročna podpora delovanju

Izberite EPIC za svoj projekt transporta razsutega materiala

Ne glede na to, ali gradite rudarski obrat, linijo za proizvodnjo agregatov, tovarno cementa ali industrijski transportni sistem, transportni trak z valovito stransko steno EPIC zagotavlja učinkovito, zanesljivo in stroškovno učinkovito rešitev za transport razsutega materiala pod strmim kotom in navpično.

Z naprednimi proizvodnimi zmogljivostmi, strokovno inženirsko podporo in bogatimi projektnimi izkušnjami EPC EPIC še naprej pomaga globalnim strankam izboljšati proizvodno učinkovitost in zmanjšati operativne stroške z inovativno transportno tehnologijo.
